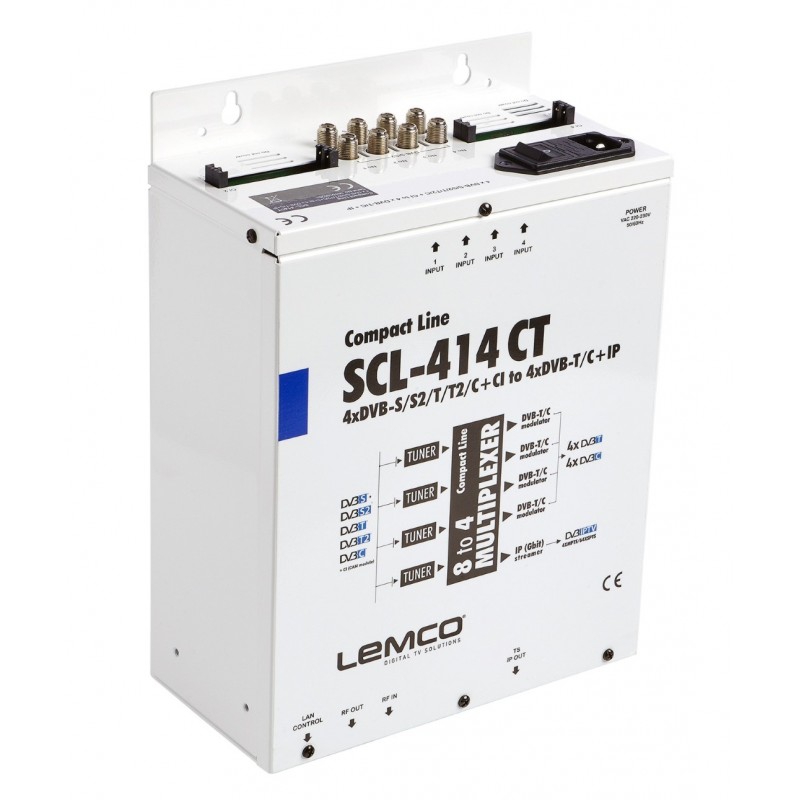

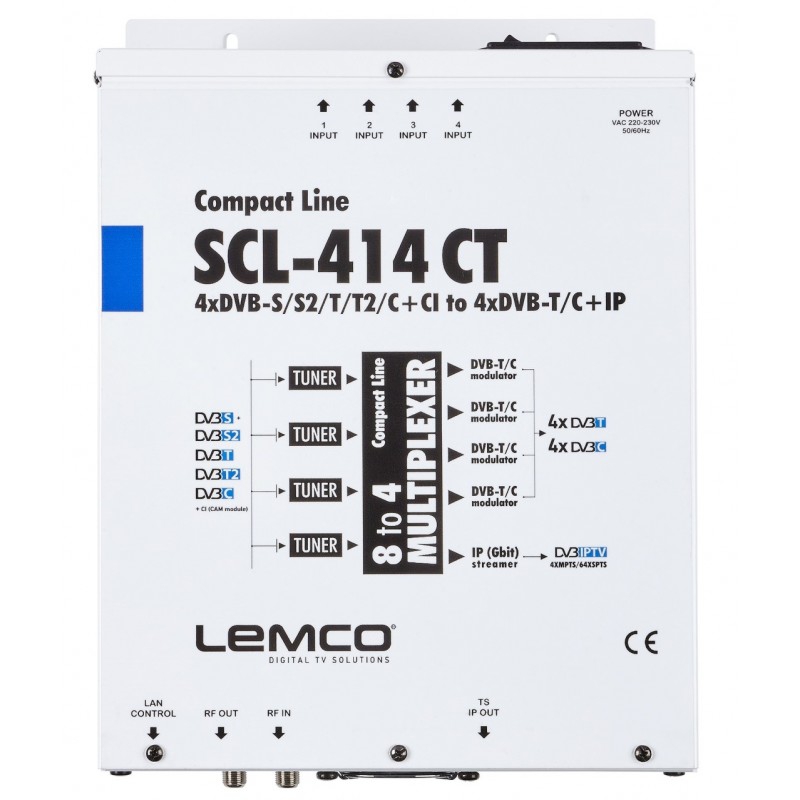

DTV Headend Compact Line SCL-414CT , 4in S/T/C 4Out T/C

Το SCL-414CT είναι ένα πολύ ισχυρό επαγγελματικό headend, ικανό να δέχεται έως και 4 ανεξάρτητες δορυφορικές (DVB-S/S2), επίγειες (DVB-T/T2) ή καλωδιακές (DVB-C) εισόδους με τέσσερα CAM modules και να τις μετατρέπει σε 4 x DVB-T/C RF κανάλια εξόδου με ταυτόχρονη διανομή των προγραμμάτων σε IP μέσω Gbit IP streaming. Υποστηρίζει τεχνολογία “pool” που σημαίνει ότι ο χρήστης μπορεί να διαλέξει οποιοδήποτε πρόγραμμα από οποιαδήποτε από τις 4 εισόδους και να το αναθέσει σε οποιαδήποτε από τις 4 RF + IP εξόδους, προσφέροντας μεγάλη ευελιξία.

Ο ενσωματωμένος web server του SCL-414CT παρέχει φιλικότατο user interface καθώς και τη δυνατότητα απομακρυσμένου ή τοπικού ελέγχου της συσκευής μέσω Ethernet.

Το μικρό του μέγεθος και οι ισχυρές ικανότητες καθιστούν το SCL-414CT ιδανική λύση σε περιπτώσεις που απαιτείται διανομή δορυφορικών,επίγειων ή καλωδιακών FTA προγραμμάτων σε εγκατάσταση CATV χρησιμοποιώντας τεχνολογία DVB-T/C και IP.

• 4 ανεξάρτητες είσοδοι DVB-S/S2/T/T2/C
• 4 x CI CAM module slots
• 4 έξοδοι RF DVB-T/C (ρυθμιζόμενες από το λογισμικό)
• Gbit IP streaming (έως και 64xSPTS/4xMPTS)
• Τεχνολογία “Pool”
• MER value > 40dB
• Πολύ καθαρό φάσμα RF
• Τοπικός ή απομακρυσμένος έλεγχος μέσω web
• Πολύ φιλικό user interface

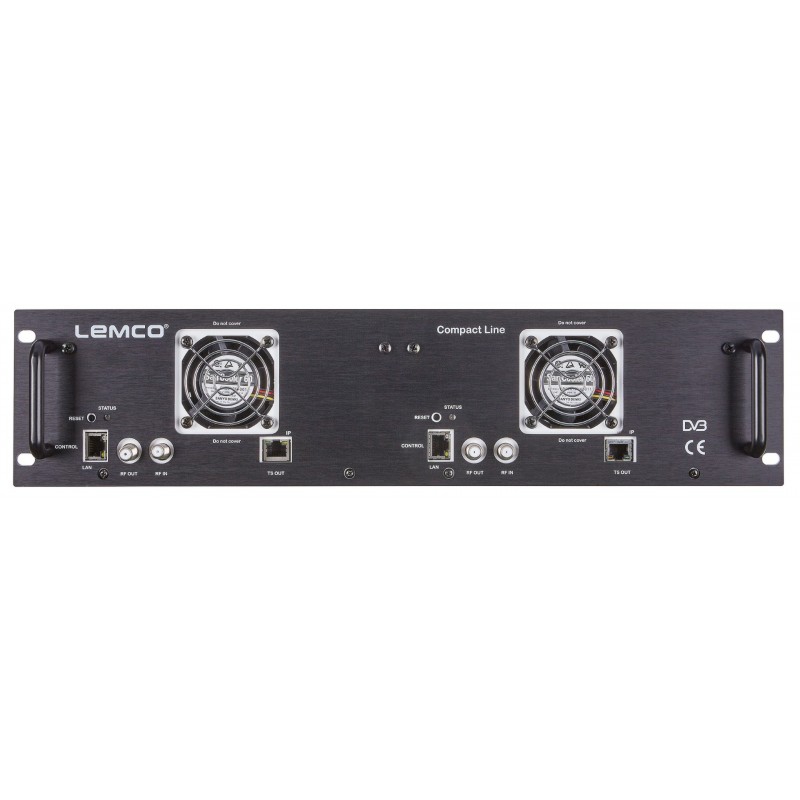

• Τοποθέτηση επιτοίχια ή rack
• Συμπαγείς διαστάσεις
• Προσωρινή αντικατάσταση σε περίπτωση βλάβης μεταξύ 24-72ωρών

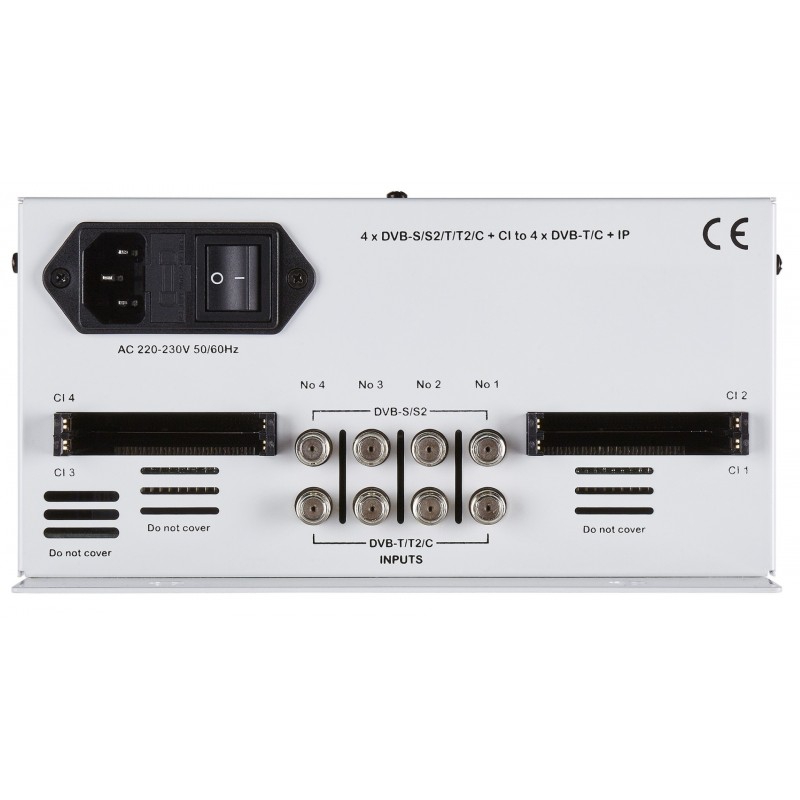

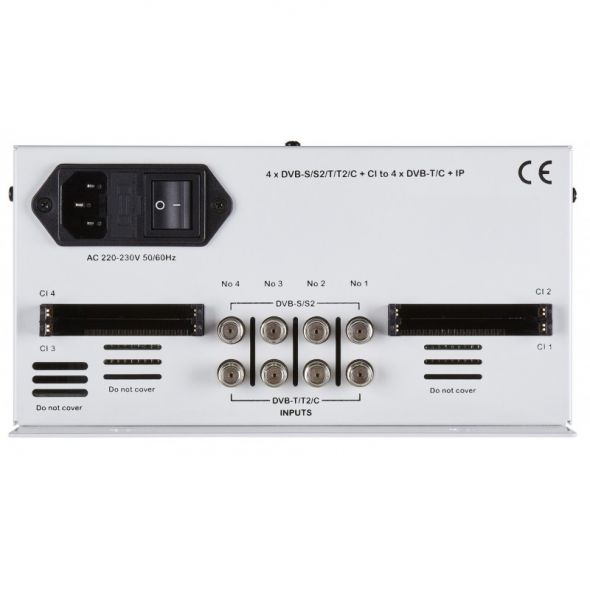

Είσοδος

• Τύπος 8 x DVB-S/S2/T/T2/C
• Συχνότητες 950…2150 MHz DVB-S/S2 - 118…900MHz DVB-T/T2/C
• Βύσμα 75Ω - F, female
• Αποκρυπτογράφηση Ναι, Δέχεται 4 x universal CAM

LNB

• Voltage OFF / 13V / 18V
• Current Λιγότερο από 400mA
• Σήμα On / Off
• Σήμα 22 kHz - Voltage 0.65V ±0.35V
• Σήμα 22 kHz - Συχνότητα 22 KHz ±4Hz
• Σήμα 22 kHz - DiSEqC 1.0 (Port A, B, C, D)

DVB-S (IN)

• Sym 1 - 45 MBaud
• Roll off factor 0.35
• Code rate 1/2, 2/3, 3/4, 5/6, 7/8 (Automatic)
• Spectral inversion Reverse, Non-reverse (αυτόματο)

DVB-S2 (IN)

• Constellation QPSK, 8PSK (Αυτόματο)
• Sym 1 - 45 MBaud (QPSK) - 1 - 30 MBaud (8PSK)
• Roll off factor 0.2 / 0.35 (Αυτόματα)
• Code rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 (QPSK-Automatic) - 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK-Automatic)
• Spectral inversion Reverse, Non-reverse (αυτόματο)

DVB-T (IN)

• Bandwidth 6, 7, 8 MHz
• Mode 2K, 8K
• Constellation QPSK, 16QAM, 64QAM
• Guard interval 1/4, 1/8, 1/16, 1/32
• Code rate 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2 (IN)

• Bandwidth 5, 6, 7, 8 MHz
• Mode 2K, 8K
• Constellation QPSK, 16QAM, 64QAM
• Code rate 1/2, 2/3, 3/4, 5/6, 7/8

DVB-C (Annex A,B,C) (IN)

• Bandwidth 5, 6, 7, 8 MHz
• Mode Ανίχνευση αυτόματης διαμόρφωσης
• Constellation 16QAM, 32QAM, 64QAM, 128QAM, 256QAM

DVB-T (OUT)

• Bandwidth 5, 6, 7, 8 MHz
• Mode 2K, 8K
• Constellation QPSK, 16QAM, 64QAM
• Guard interval 1/4, 1/8, 1/16, 1/32
• Code rate 1/2, 2/3, 3/4, 5/6, 7/8

DVB-C (OUT)

• Bandwidth 5, 6, 7, 8 MHz
• Mode 2K, 8K
• Constellation 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Sym 1-7.2 Ms/s

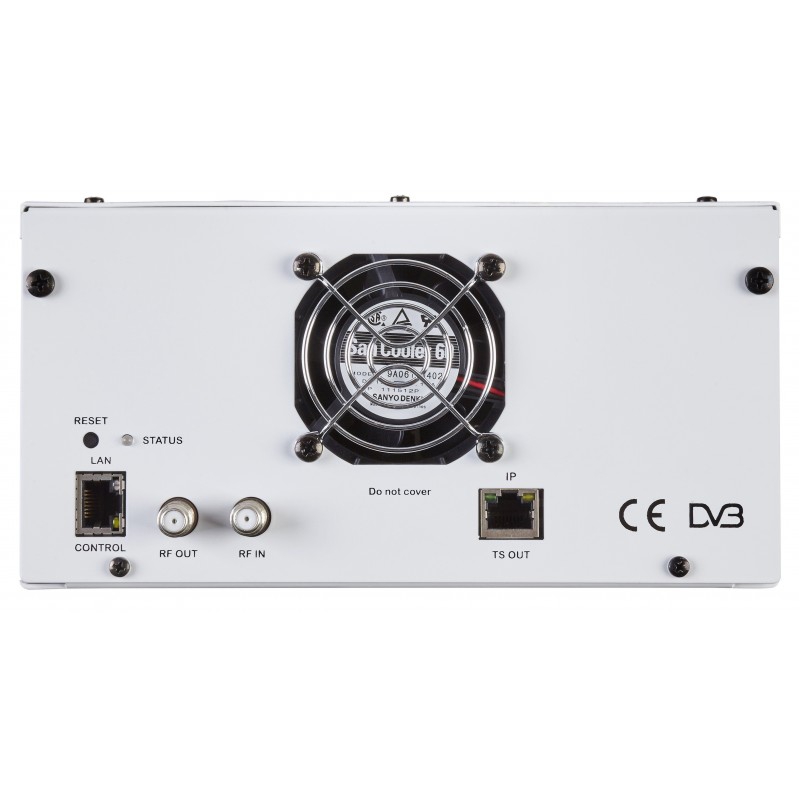

Programming Interface

• Ethernet webserver Ναι, ενσωματωμένο webserver
• Ταχύτητα 10/100 Mbps
• Βύσμα RJ45
• Συμβατότητα Browser Chrome, Firefox, Safari, Opera, Edge et al.

Transport Stream Processing

• Υπηρεσίες Επιλογή από χρήστη βάσει service names
• Αυτόματο regeneration PAT, CAT, SDT, PMTs, EITs tables
• NIT Pass-through, custom,automatic
• PCR re-stamping
• Υποστήριξη LCN Ναι

IP Streaming

• IP TS Out Ναι
• Πρωτόκολλο UDP / RTP (Multicast/Unicast)
• Ταχύτητα 1 Gbit (480 Mbps in IP only mode)
• Υποστήριξη IGMP Ναι, v2, v3
• Τύπος MPTS (έως 4 TS) - SPTS (έως 8 HD προγράμματα)

RF Έξοδος

• Τύπος 4 x RF out σε γειτονικά κανάλια
• Συχνότητες εξόδου 36…950 MHz (1 Hz step)
• Στάθμη εξόδου 90dBµV
• Βύσμα 75Ω - F, female
• Εξασθενητής εξόδου 0…-20dB
• MER Περισσότερο από 40dB
• Απώλειες loop-through Λιγότερο από 1dB

Γενικά

• Τροφοδοσία 108 to 240 VAC 50/60Hz
• Ενεργειακή κατανάλωση 55 VA max.
• Θερμοκρασία λειτουργίας 0 ºC εώς 40 ºC
• Θερμοκρασία αποθήκευσης -10 ºC to +70 ºC
• Υγρασία Έως 90%
• Διαστάσεις 296.2 x 204.50 x 106 mm
• Βάρος 1.7 Kg
